钟罩窑作为一种常见的工业加热设备,广泛应用于陶瓷、电子、磁性材料等众多领域,用于对物料进行烧结、热处理等工艺。在运行过程中,保护气体的选择至关重要,它直接影响到产品的质量和生产过程的稳定性。氮气作为一种常用的保护气体,因其化学性质稳定、成本相对较低等优点,在许多工业窑炉中得到应用。那么,钟罩窑是否采用氮气保护呢?
一、钟罩窑概述

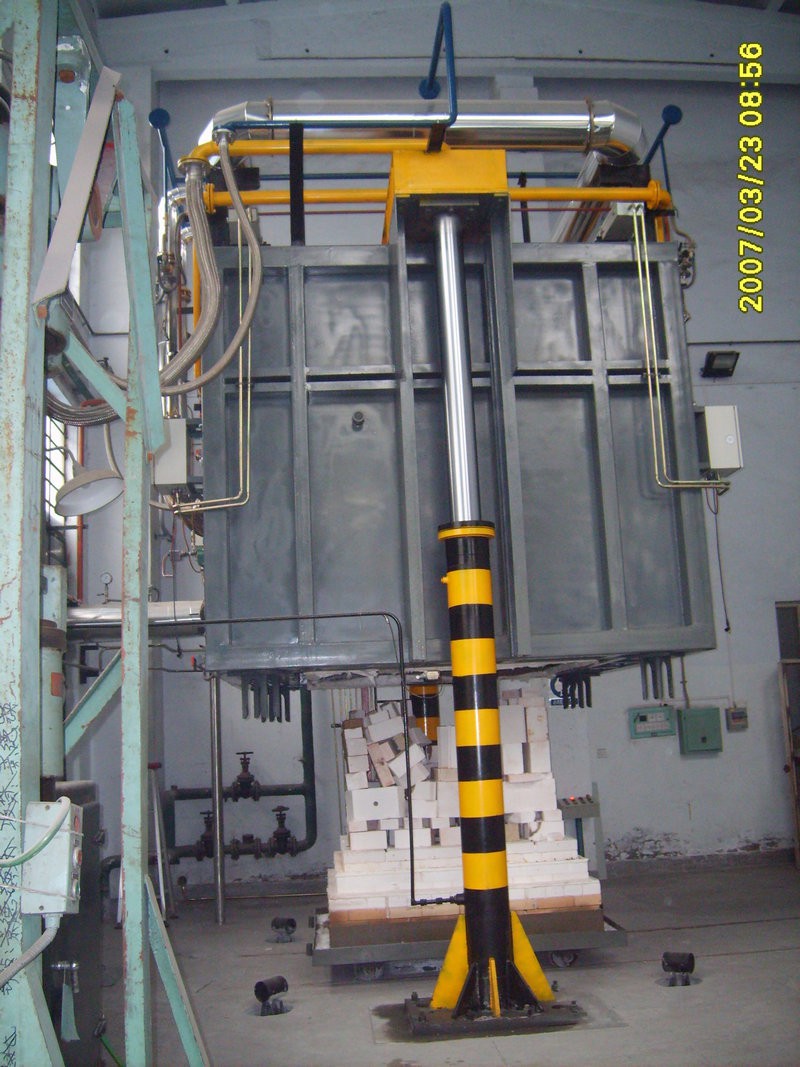

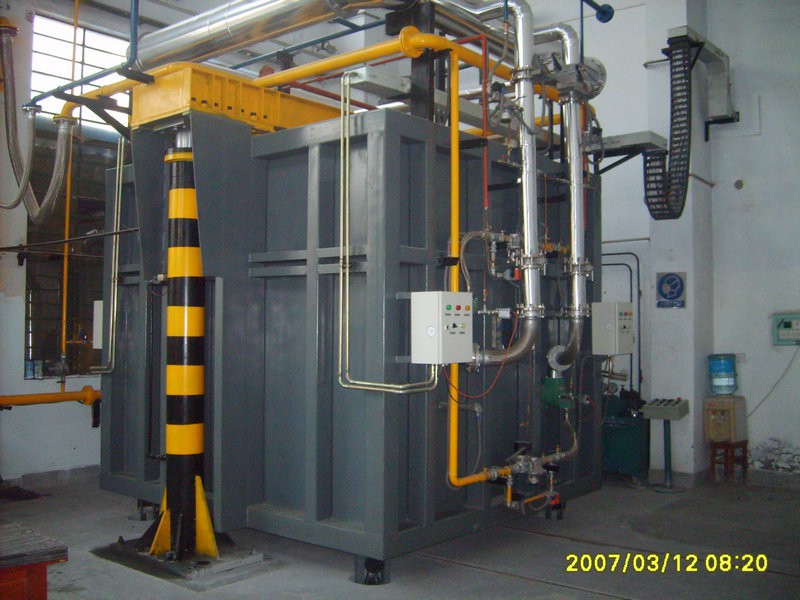

钟罩窑是一种外形类似钟罩的加热设备,通常由炉体、加热元件、炉衬、升降机构等部分组成。炉体一般为圆筒形,顶部可升降,以便物料的装卸。加热元件分布在炉体内部,用于提供热量,炉衬则起到保温和隔热的作用,减少热量散失。
钟罩窑的结构设计具有独特之处。其钟罩式的炉体结构使得炉内空间相对规整,温度分布较为均匀,有利于物料的均匀加热。升降机构的设计使得物料的装卸更加方便快捷,提高了生产效率。同时,它的密封性能较好,能够有效防止外界空气进入炉内,为采用保护气体创造了有利条件。
它的工作原理是通过加热元件将电能或其他形式的能量转化为热能,使炉内温度升高到所需的工艺温度。在加热过程中,根据不同的工艺要求,可以向炉内通入保护气体,以排除炉内的空气,防止物料在加热过程中发生氧化、脱碳等不良反应。保护气体在炉内形成一定的气氛环境,保护物料表面不受外界因素的影响,从而保证产品的质量。
二、氮气保护在钟罩窑中的应用
1.应用目的
氮气保护在工业窑炉中的主要应用目的是防止物料在加热过程中与空气中的氧气发生化学反应。在高温环境下,许多金属和非金属材料容易与氧气发生氧化反应,导致材料表面生成氧化层,影响材料的性能和产品的质量。例如,在金属热处理过程中,氧化会导致金属表面硬度降低、韧性变差;在陶瓷烧结过程中,氧化可能会影响陶瓷的色泽和致密度。氮气作为一种惰性气体,能够有效地隔绝空气,为物料提供一个无氧或低氧的加热环境,从而避免氧化反应的发生。
2.优势
氮气保护具有诸多优势。首先,氮气的化学性质非常稳定,在常温常压下几乎不与其他物质发生化学反应,能够提供可靠的保护作用。其次,氮气在大气中含量丰富,获取方便,成本相对较低。此外,氮气无毒无害,对环境友好,不会对操作人员的健康造成危害。
三、钟罩窑氮气保护系统

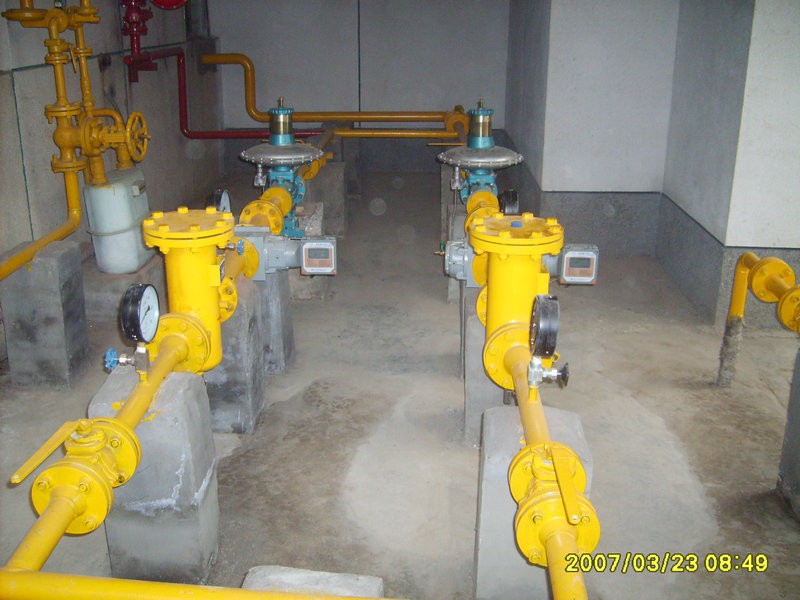

钟罩窑的氮气保护系统主要由氮气源、气体输送管道、流量控制装置、压力监测装置和炉内气氛监测装置等部分组成。氮气源可以是液氮储罐或制氮机,通过气体输送管道将氮气输送到该炉内。流量控制装置用于调节氮气的流量,以满足不同工艺对氮气用量的要求。压力监测装置实时监测炉内氮气的压力,确保炉内压力稳定。炉内气氛监测装置则用于检测炉内氧含量等气氛参数,保证氮气保护效果。
在钟罩窑运行前,先启动氮气保护系统,将氮气通入炉内,排除炉内的空气。通过流量控制装置调节氮气流量,使炉内压力达到设定值。在加热过程中,持续通入氮气,保持炉内气氛稳定。同时,通过炉内气氛监测装置实时监测炉内氧含量,如发现氧含量超标,及时调整氮气流量或检查系统是否存在泄漏等问题。加热结束后,先停止加热,继续通入氮气,待炉内温度降低到安全范围后,再停止氮气供应。
钟罩窑是否采用氮气保护取决于具体的工艺要求。在许多金属热处理、电子元件烧结、磁性材料生产等工艺中,氮气保护因其成本低、效果好等优点,成为钟罩窑?常用的保护方式。然而,在一些对保护要求较高或具有特殊工艺需求的场合,也会选择氩气、氢气等其他保护气体。
